如何區分開關柜母線等電氣設備的相序是否正確

如何區分開關柜母線等電氣設備的相序是否正確詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

開關柜等變配電設備或線路改造和維護后需要檢查電源的相序。否則,原電源的相序可能顛倒。線路上的所有三相異步電動機都是反向的,造成了嚴重的后果。

變壓器或發電機并聯運行或并網運行前,必須檢查相序。否則,如果相序不對,就會對變壓器和發電機造成巨大的電流沖擊,對設備和電網造成巨大的破壞,甚至燒毀變壓器和發電機。

判斷和確定三相電源相序的方法如下:

在《供電和使用條例》中,對變壓器、發電機、電動機、開關柜內部母線和供電線路的相序標記有規定。根據這些規定,三相電源的相序可以大致確定。

變壓器、電動機、發電機和電力線的相序符號如圖1所示。U、V、W(u、V、W)或L1、L2和L3的顏色分別是黃色、綠色和紅色,中性線N是淺藍色。

開關柜范圍內母線的相序排列如下(以正面開關柜或設備正面為準)。

①上下排列的母線:U相、V相和W相應自上而下排列。

(2)水平布置的母線:從內到外的U相、V相和W相。

(3)引下線母線:從左至右為U、V、W相。

需要指出的是,上述相序判別在很多場合下是不準確的,因為安裝不規范,檢修后相序可能顛倒等。因此,為了準確確定電源兼容性,必須使用儀器測試。

較常用的是相序表,適用于工頻100 ~ 500伏的三相交流電源。使用時,將表面三個端子按鈕U、V、W上的導線(分別為黃色、綠色和紅色)分別連接到街上待測的三根電源線上。按一下按鈕(只需幾秒鐘)。如果鋁板順時針旋轉,連接的三條電源線處于正相序。如果鋁板逆時針旋轉,它處于反相順序。

如何區分開關柜母線等電氣設備的相序是否正確

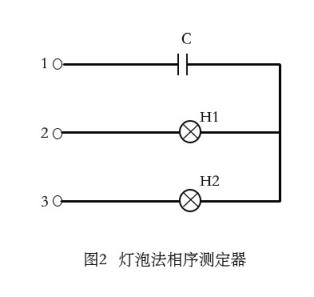

如果沒有相序表,也可以用燈泡法檢查。如圖2所示,兩個相同的220v燈泡(15-40w) h1、H2和電容器c (0.22-0.47μ f,400v)連接成星形,三根引出線1、2和3分別連接到被測三相電源。這時,兩個燈泡的發光度會不同,一個更亮,另一個更暗。如果電容器的一個相位被作為U相位,較亮的相位將是V相位,剩余的相位將是W相位。

更多選型規格報價定制等問題可及時聯系廠家,以上就是如何區分開關柜母線等電氣設備的相序是否正確全部內容。
