開關柜中雙母線連接的原理、優缺點

開關柜中雙母線連接的原理、優缺點詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

開關柜總線連接模式除了單總線配置,另一種連接模式是雙總線連接。由于它的優點和缺點,它被廣泛應用于大容量變電站和220伏以上的線路。今天,制造商將重點關注雙母線連接的原理、優點和缺點。

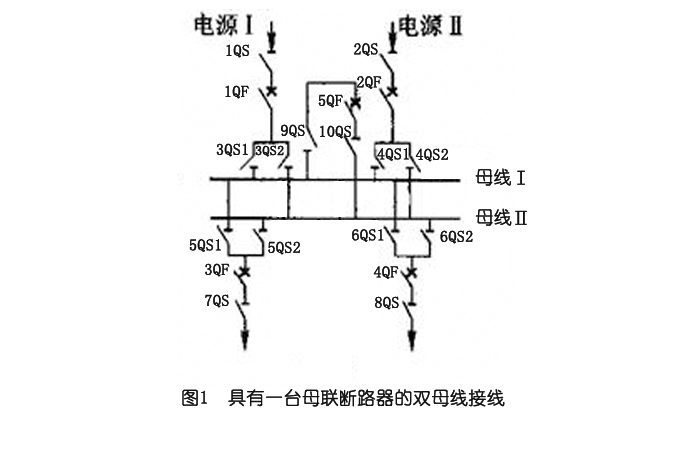

如圖1所示,有一個帶有母聯斷路器的雙母線連接。在圖中,有兩條并行排列的總線,分別標有“I”和“ii”。5QF是連接總線一和二的斷路器,稱為“總線耦合器”。母聯斷路器兩側有一套隔離開關,即圖1中的9QS和10QS。

在中的雙總線連接模式下,一組隔離開關安裝在每條進線和出線以及兩條回路線之間。例如,圖1中的線路電源I分別通過3QS1和3QS2連接到總線I和總線ii。當開關柜處于正常運行時,兩組隔離開關中只有一組處于閉合狀態,另一組隔離開關處于斷開狀態。在圖1中的電源I中,如果隔離開關3QS1處于接通狀態3QS2處于斷開狀態,則線路電源I連接到總線I用于操作,而總線ii處于待機狀態。

雙母線的優點:

1.兩條母線可以一條接一條地備用。當工作母線需要檢修時,可使用母線斷路器5QF將工作母線上的所有負荷切換到備用母線,以免中斷供電。

2.開關柜當任何一組母線的隔離開關需要檢修時,只需斷開該隔離開關所屬的一個電路和與該隔離開關相連的母線,其他電路可通過另一組母線繼續運行。變電站不會導致所有斷電。

3.開關柜工作母線在運行中發生故障時,可以通過備用母線快速恢復整個配電線路的供電。

4.如果開關柜中的任何進線和出線斷路器因某種原因被拒絕操作或不允許操作,母線接觸式斷路器可用于替代斷路器的斷電操作。

雙總線連接的缺點:

對于開關柜使用雙母線連接的缺點是增加了母線隔離開關的數量,增加了變電站的占地面積,從而增加了基本建設投資。此外,雙母線接線方式操作復雜,容易因誤操作造成重大事故。因此,工廠和企業很少使用變電站。一般來說,大容量工廠和企業使用更多變電站。

更多選型規格報價定制等問題可及時聯系廠家,以上就是開關柜中雙母線連接的原理、優缺點全部內容。
