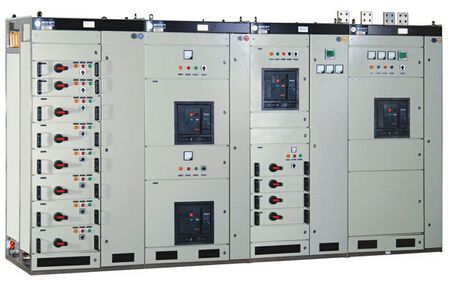

技術規范|安裝高低壓開關柜方法步驟詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

供電局和變電站作為連接高壓或低壓電纜的設備，可以看到配電柜的圖形，它可以將每個用電量的電壓升高或降低到配電箱的值，從而顯示其重要性。

盛杰機電有限公司在此熱情提醒我們，我們拿到開關柜后的首先件事就是開箱檢查貨物。根據設計圖紙和復印件，認真核對數量和規格，檢查是否符合要求，高壓開關柜外殼是否損壞或腐蝕，檢查附件和備件是否齊全。

開箱后，還應檢查出廠合格證、復印件、內部接線圖等技術資料文件。高壓配電柜拆包后，根據設計圖紙將配電柜編號，依次移入變電站安裝位置。

開關柜放置在槽鋼上，用薄墊片將高壓柜大致調平，其余部分根據其中一個進行調整，使所有高壓柜具有相同的盤面和均勻的間隙。螺栓固定后，機柜之間保持3~的間隙，較后通過固定螺栓或焊接將機柜永久固定在基礎槽鋼上。為美觀起見，焊縫應焊接在機柜內側，焊縫不少于4處，每處長度為801100 ~。

連接總線。主母線和儀表on 開關柜由開關廠提供，也可根據施工現場設計圖紙制作。主母線的連接、主母線和引線母線的連接以及母線和儀表的連接應采用螺栓連接。母線的連接面應涂有電氣復合潤滑脂。螺栓的擰緊程度和連接面的連接情況應通過用扭矩扳手按照規定的扭矩值擰緊螺栓來控制。

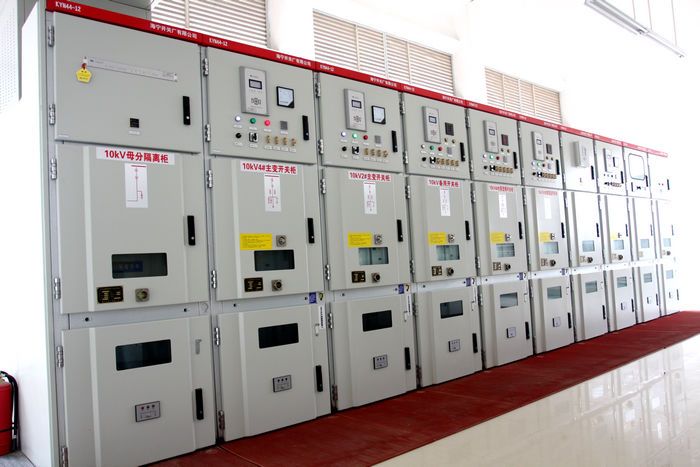

手車式高壓安裝開關柜。安裝方法基本上與固定高壓開關柜相同，除了手工藝品的互換性。每個手車式動觸頭必須統一調整，動觸頭和靜觸頭的中心必須統一調整，并緊密接觸，以保證互換性。

檢查高壓配電柜次級電路的插頭和輔助觸點是否可靠焊接。電氣或機械鎖定裝置是正確的，因此手車在關閉位置時不能被拉出。安全柵可以靈活開關，方便進出車輛。手車接地裝置與高壓配電柜固定架之間的接觸應良好。高低壓開關柜內部控制電纜固定牢固，不影響手車移動。

電氣設備、器具和非帶電金屬部件的維修接地支線的敷設應符合下列要求:連接應緊密牢固，維修接地線的截面選擇應正確，防腐部位應涂刷均勻，不得遺漏。路線合理，色標準確，涂裝后不會污染設備和建筑物。檢查配電柜"5防"聯鎖，完整可靠。

一般過程如下:

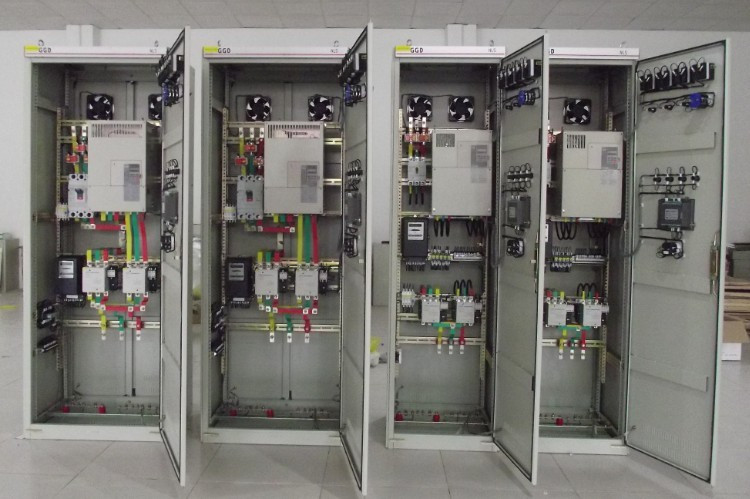

電氣元件的安裝位置與設計圖紙一致，安裝牢固可靠。

1.主線截面積符合圖紙要求；

2.初級銅排連接處應鍍錫，接觸面積應符合要求；

3.一次螺紋連接螺釘緊固可靠，接觸電阻符合要求。

4.相序排列:從前面看，從左到右、從上到下、從遠到近依次為A、B、C；

5.電氣間隙大于10毫米，爬電距離大于25毫米；；

6.接地排和接零排應根據圖紙安裝。

7.各種微型便條和便利貼都是完整的好東西。

8.開關的開關操作可靠，不會停止。

9.二次線接線符合設計圖紙，通電嘗試正確。

10.工頻耐受電壓:2kV/ min，無閃絡，無擊穿。
