配電柜安裝中的注意事項

配電柜安裝中的注意事項詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

在配電柜安裝過程中,必須按照有關規定進行檢查和安裝,每個過程都要認真實施,以保證安裝質量,提高經濟效益。在使用和維護中,配電柜設備事故頻發,嚴重影響設備、電網和人員的安全。因此,我們必須重視配電柜的安裝。

1.安全要求

開關柜是供配電系統中的重要環節,是向用戶輸送電能的中轉站。在電力系統配電設備中,配電柜也稱為開關柜,用于電力系統的發電、輸電和控制保護,以維持電網的正常運行。當事故發生時,可以及時切斷故障,并在電氣維護期間隔離帶電設備。配電柜被廣泛使用,它承擔正常線路的輸入、提取和刪除。它是電力系統中不可缺少的設備,對我國電網和負荷的安全穩定運行起著控制和保護的作用。

配電設備的布局和導體、電器的選擇應滿足正常運行、維護、短路和過載的要求,不得危及人身安全和周圍設備。配電設備的絕緣等級應與電力系統的額定電壓相匹配。如果配電裝置中相鄰帶電部件的額定電壓不同,安全距離應按較高的額定電壓確定。

當選擇導體和電器的相對濕度時,一般采用當地濕度較高的月份的平均相對濕度。所選導體和電器的較大允許工作電壓不得低于電路的較大工作電壓。長期允許電流不得小于回路的較大連續工作電流。應根據短路情況檢查動態和熱穩定性。對于由保險絲保護的導體和電器,可能不檢查熱穩定性,但應檢查動態穩定性。

由高壓限流熔斷器保護的導體和電器可用于根據限流熔斷器的特性驗證導體和電器的動態和成熟穩定性。對于熔斷器保護的電壓互感電路,在不檢查動態穩定性和熱穩定性的情況下確定短路電流時,應采用較大短路電流的正常接線方式,并考慮電力系統5-10年發展規劃和本項目計劃。計算短路點時,應選擇正常連接模式下短路電流較大的地方。對于帶電抗器的6kV或l0kV出線,隔板前的引線和套管應根據短路點計算在電抗器前。隔板后面的導線和電器一般連接到電抗器后面的短路點。

2.安裝公共配電柜

2.1安裝尺寸的注意事項

當電源從配電柜(屏幕)到后線時,需要在機柜(屏幕)正后方的墻上安裝一個隔離開關及其手動操作機構。機柜(屏)后通道凈寬度不小于1.5m;當機柜(屏幕)背面的防護等級為IP2X時,可以降低到l.3m

當電氣設備外殼和絕緣子的較低絕緣位置離地面小于2.30米時,應安裝固定圍欄。對于位于地面(地板)上的裸露導電部分,如果尺寸小于C,應采用隔離柵隔離,隔離柵下通過部分的高度不小于1.9m,配電裝置與屋頂的距離一般不小于0.8m..

2.2高壓配電設備的選擇

成套高壓開關設備應選擇防誤操作類型。當用于環形網絡和終端電源時,適用于次級和較低功率負載。在高壓10kV電力系統的技術條件下,應優先選用環網負荷開關。住宅小區變電站應優先考慮室外成套變電站設備。如果box 變電站被使用,環境溫度將在每次平均溫度增加時增加rc。然后減少箱式變電站設備連續工作電流使用。高低壓配電柜的布置應與電纜夾層梁平行。當高壓配電柜垂直于梁布置時。每次拒收時,應滿足2根電纜(3芯和24Dm2)可進入機柜的條件。當電纜溝在高低壓配電柜下使用時,不應小于下列值:

高壓柜線溝:深度≥1.5m,寬度lm。低壓柜線溝:探頭≥1.2m,寬1.5m,溝內電纜管口應滿足電纜彎曲半徑要求。電纜夾層的凈高不小于1.8m..對于應急照明和消防電氣設備配電柜,箱子的正面應標有紅色邊框。

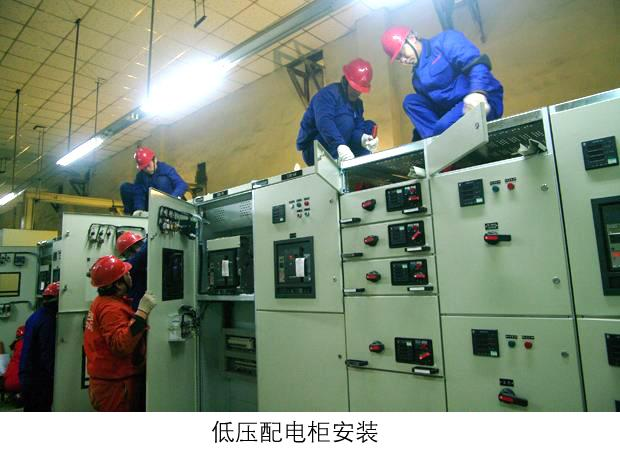

2.3低壓配電柜的安裝

2.3.1按行排列的分配拒絕

當排配電拒絕長度超過6m時,機柜后面的通道應有兩個出口通向該房間或其他房間,并應宣布位于通道兩端。當兩個出口之間的距離超過15m時,應增加同一個出口。對于成排布置的配電拒絕,柜前柜后的通道寬度應符合規定值。

2.3.2滿足條件的設備和連接選擇

對于低壓配電設備,除了網絡的標稱電壓和頻率以及電路的計算電流外,還應滿足短路條件下的動態和熱穩定性。對于需要斷開短路電流的開關保護裝置,應滿足短路條件下的開關能力。低壓斷路器和變壓器低壓側應通過隔離開關或插頭組連接到主母線。一個配電室有兩條母線,如任何一條母線都有一級負荷。那么在公交路段就不應該有防火分區措施。供應一次負荷的兩條供電線路不得敷設在同一電纜溝內。當不能分開時,兩根電源線應采用不燃材料制成的電纜進行絕緣和護套,并分別布置在電纜溝兩側的支架上。

2.3.3配電設備的布局

應考慮設備的操作和搬運。檢修和測試的便利性。室內配電設備外露帶電部分不應有明顯的照明或電源線交叉。

2.3.4裸露帶電體離地面的高度

低壓配電室通道上方裸露帶電體離地高度不得低于以下數值:柜前通道2.5m。增加防護網后可以降低防護網的高度,但防護網的較小高度為2.2m;機柜后通道2.3m,否則應蓋住。屏蔽后的高度不得小于1.9m

2.4配電箱的安裝

控制柜、桌子和盒子是建筑電氣設備安裝中不可缺少的重要設備。它包括控制設備、保護設備和測量儀器。它分配和控制電力系統中每個支路的電能。并確保電氣系統安全運行。

配電箱可根據其結構分為柜式。桌子、盒子和盤子等。根據其功能,有電源配電箱,照明配電箱,插座盒,電話接線盒,電視天線前端設備盒,無線電接線盒等。根據產品的生產方式,分為固定產品。非固定產品和現場組裝配電箱,固定產品盡可能多地用于建筑工程。在實際運行管理中,應注意避免電力系統和照明系統之間的相互影響。這種影響主要表現在照明負載和照明電路故障的概率高,三相配電難以平衡;而電力設備電流大,啟動時壓降明顯。為了便于分開管理,電力系統圖和照明系統圖通常是分開的,可以在一些較小的項目中合并。

3.結論

總之,需要強調的是,各施工單位在建筑電氣安裝工程中使用的產品必須符合中國電氣產品認證委員會CCEE的安全認證,其電氣產品應帶有安全認證標志(長城標志)。所有未經安全認證的電氣產品不得使用。

更多選型規格報價定制等問題可及時聯系廠家,以上就是配電柜安裝中的注意事項全部內容。
